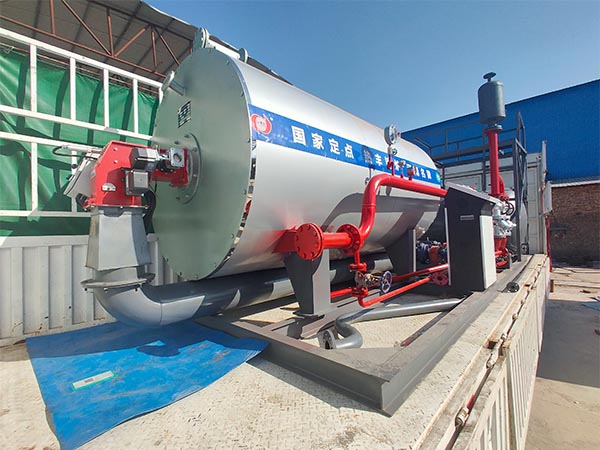

YY（Q）W 系列燃油（氣）導熱油爐以油（氣）為燃料，以導熱油為介質,利用熱油輪回油泵強制介質進行液相輪回，將熱能輸送給用熱設備后再返回導熱油爐重新加熱，具有在低的壓力下獲得高的工作溫度，并且能對介質運行進行高精密控制工作。系統熱利用率高，因為模塊整體安裝，運行維修利便，是一種安全、高效、節能的理想供熱設備。燃料油（氣）由燃燒器點火后產生的高溫火焰進入內盤管內形成輻射受熱面，經過內盤管后部向前旋轉180°進入內、中外管的夾層區形成對流受熱面。然后在夾層的上部進入中、外盤管的第二夾層區，在第二夾層區的后部到煙囪排入大氣。
導熱油爐機能特點：
1.導熱油爐可以獲得低壓高溫熱介質，調節利便，供熱平均，可以知足的工藝溫度。
2.液相輪回供熱，無冷凝排放熱損失，供熱系統熱效率高。
3.工作介質受熱及放熱和溫度升降對體積的變化，在系統內有補償技術措施。
4.輪回供熱前有嚴格控制工作介質內空氣、水分及其他低揮發物含量的技術措施。
導熱油爐控制系統說明：
該系列導熱油爐，由較提高前輩的程序控制器控制，能實現正常燃燒所必須的各種功能，能在正常狀態、事故狀態及非常情況下，自動實施保護性報警，配以相應的液位控制器、壓力控制器、溫度控制器，實現進出口壓力指示、進出口溫度指示，保證熱載體溫度在正常范圍內波動，壓力在答應壓力波動范圍內。
YY(Q)W系列燃油（氣）導熱油爐參數 | ||||||||
型號 | YYW1400YQ | YYW2100YQ | YYW2900YQ | YYW3500YQ | YYW4200YQ | YYW4900YQ | YYW7000YQ | |
項目 | 參數 | |||||||
供熱量104Kcal/h | 120 | 180 | 240 | 300 | 360 | 500 | 600 | |
額定熱功率Kw | 1400 | 2100 | 2900 | 3500 | 4200 | 4900 | 7000 | |
熱效率% | 90 | 90 | 90 | 90 | 90 | 90 | 90 | |
設計壓力Mpa | 0.6 | 0.8 | 0.8 | 0.8 | 1 | 1 | 1 | |
更高工作溫度℃ | 320 | 320 | 320 | 320 | 320 | 320 | 320 | |
爐內容油量m3 | 1.7 | 1.8 | 2.4 | 3 | 3.2 | 3.7 | 4.5 | |
循環油量m3/h | 120 | 180 | 200 | 200 | 200 | 260 | 300 | |
配管連接口徑mm | 125 | 150 | 150 | 200 | 200 | 200 | 250 | |
系統裝機容量Kw | 60 | 70 | 80 | 80 | 85 | 95 | 110 | |
外型 尺寸 | 長度mm | 4800 | 5300 | 5500 | 5800 | 6300 | 6500 | 7000 |
寬度mm | 2000 | 2200 | 2400 | 2500 | 2800 | 3000 | 3100 | |
